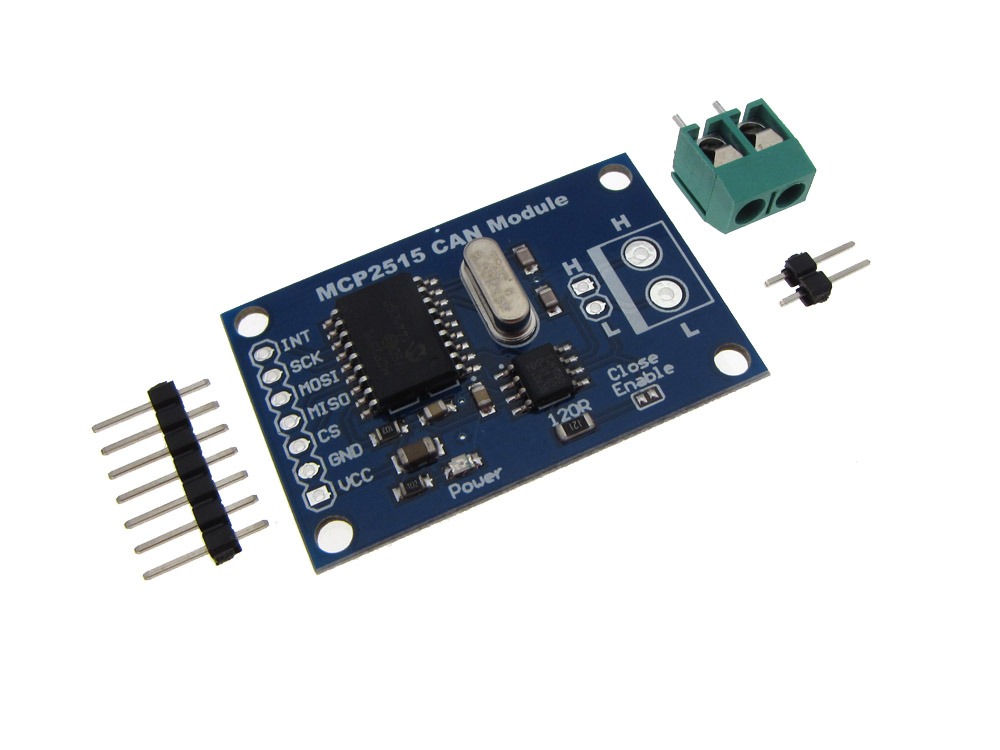

MCP2515 CAN Module

รายละเอียดโมดูล MCP2515

• CAN CONTROLLER เบอร์ MCP2515 ของ MICROCHIPS
• CAN DRIVER เบอร์ TJA1050 ของ NXP
• เชื่อมต่อกับ MICROCONTROLLER ภายนอกผ่านทาง SPI LOGIC ได้ทั้งระบบ 5V
• และ 3.3V ด้วยความเร็วสูงสุด 10 MHz
• รองรับมาตรฐาน CAN 2.0B, CAN ISO-11898
• ระยะทางการติดต่อของ CAN BUS 62.5 KB/S (1,000 เมตร), 1 MB/S (30 เมตร)
• ใช้ไฟเลี้ยงวงจร  5 VDC

CAN-BUS is a common industrial bus because of its long travel distance, medium communication speed and high reliability. It is commonly found on modern machine tools and as an automotive diagnostic bus. This CAN-BUS module adopts MCP2515 CAN Bus controller with SPI interface and TJA1050 CAN Bus transceiver to give your controller such as Arduino CAN-BUS capability.     For those who want to learn CAN Bus, this module is your best choice to step into the CAN Bus world, please note that at least 2 pcs of CAN-BUS module are need to finish the CAN Bus Communication.

Partlist

• CAN v2.0B at 1 Mb/s;
• High speed SPI Interface (10 MHz)
• Standard and extened data and remote frames
• LED indicator
• Open-source demo to help you learning and translating to other platform

Download

• Can Bus Module Schematic
• MCP2515 Datasheet
• TJA1050 Datasheet
• CAN Bus module Demo on 89S52
